​磁性开关是一种利用磁场信号来控制的线路开关器件，也叫磁控开关。磁性开关是用来检测气缸活塞位置的，即活塞运动的行程。它可分为有接点型和无接点型两种。



一、磁性开关分类

磁性开关可分为有接点磁簧管型和无接点电晶体型。无接点电晶体型包括：

1>无接点NPN型。

2>无接点PNP型。

3>无接点抗强磁型。

有接点磁簧管型，如下图：

磁簧管部分为内部示意图，外部接线电路中，磁性触点交直流电源通用。

当气缸运动时，气缸活塞上的磁环靠近感应开关时，感应开关被磁化，触点闭合，电路导通。气缸的磁环离开感应开关时，感应开关的触点失电，电路中断，电信号消失。这样可以检测的活塞位置，从而可以控制相应的电磁阀动作。

无接点电晶体型，如图:

无接点电晶体型：

1>多为三线式应用，只用于直流电源。

2>NPN型和PNP型要注意使用时的接线的区别。

3>配合PLC使用时，要注意正确选型和使用。

无接点抗强磁型：

只能用于直流电源，专用于MCK焊接夹紧缸。

无接点式感应开关和有接点式感应开关，有着本质区别。无接点式感应开关是通过对内部晶体管的控制发出控制信号。当磁环靠近感应开关时，晶体管导通，产生电信号。当磁环离开感应开关时，晶体管失电关断，电信号消失。



二、磁性开关的性能对比

选用磁性开关时，可以参考上面的表格进行产品的选用。



三、磁性开关的注意事项

1>安装时不得让开关受过大的冲击，如将开关打入、抛扔等。

2>不能让磁性开关置于水或者冷却液体中使用。

3>绝对不要用于爆炸性、可燃性气体的环境中使用。

4>周围有强磁场、大电流的环境中应该选用耐强磁场的磁性开关。

5>不要把连接导线和动力线、高压线连接在一起。

6>磁性开关周围不要有切屑末、焊渣等存在，如果堆积在开关上，会使开关的磁力减弱甚至失效。

7>在温度循环比较大的环境中避免使用。、

8>磁性开关的配线不能直接接到电源上，必须串接负载。

9>负载电压和负载电流都不能超过磁性开关所允许的负载容量，否则其寿命会大大的降低。

10>从安全角度考虑，两个磁性开关的间距比最大磁滞距离大3MM。

11>两个以上带磁性开关的气缸并行使用时，为防止磁性体移动的相互干扰，影响精度，平行之间的间距应大于40mm。

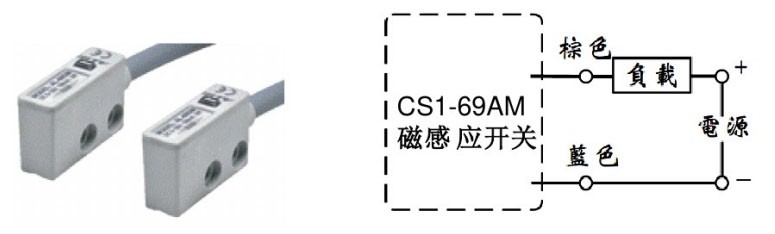

12>对于直流电，棕线接正极，蓝线接负极，若带指示灯，当得电时，指示灯亮；若接线接反，磁性开关吸合，指示灯不亮。

13>带指示灯有接点磁性开关，当电流超过最大电流时，发光二极管会损坏；

14>活塞接近磁性开关的速度V不得大于开关能检测的最大速度Vmax。

15>因磁性开关有个动作范围，故安装磁性开关的范围存在个最小的行程，若气缸行程太小则会出现开关不能断开的现象。

16>若负载为继电器、电磁阀感应负载时，应该做相应的电路保护。

17>若使用电容负载或者电线超过10M时，可尽量在开关处串联一个电感（470--2000μH），可延长开关使用寿命。

18>多个开关并联时，每个开关两边的压降和通过的电流都会降低，故指示灯会变暗或者不亮。



四、磁性开关的保养

定期维护检测以下几点，以防开关误动作

1>增拧感应开关的感应小螺丝

防止感应开关送垫或者位置发生偏移；如果发生偏移，应重新调整到正确的位置后再紧固小螺钉。

2>检测导线有无损伤

导线损伤会造成绝缘不良或导线断路，如若发现导线破损，应及时更换导线或修复导线。
